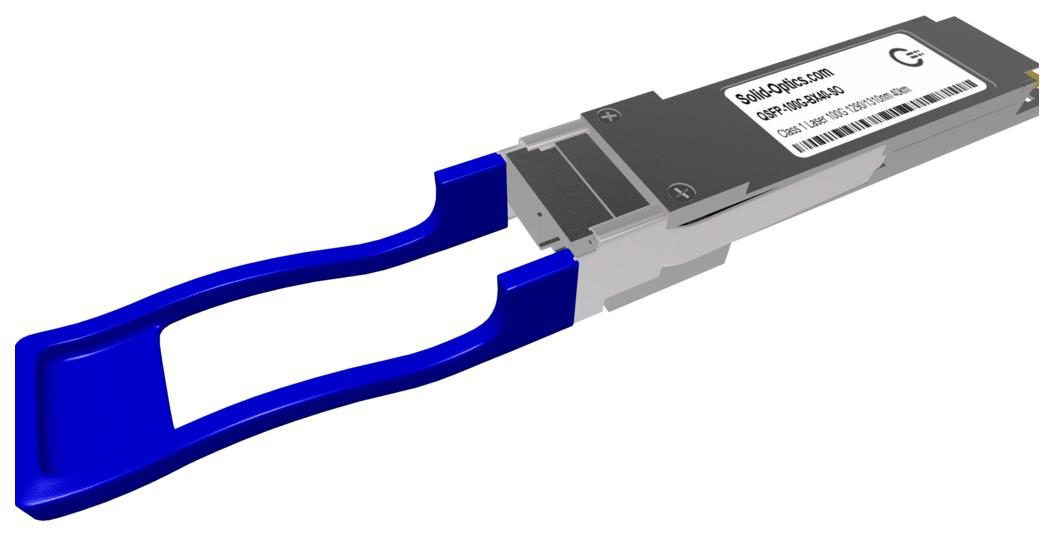

Solid Optics QSFP28-100G-BiDi Transceiver

Nachbestellung – Lieferung in ± 5 Werktagen
1. Reichweite
2. Seite der Verbindung

BiDi funktioniert nur als Paar über eine Faser: dieses U auf der einen Seite, QSFP-100G-BX20D-SO auf der anderen, mit derselben Reichweite. Welche Seite U ist, spielt technisch keine Rolle, solange die andere Seite D ist.

Codierung

Wählen Sie den Hersteller Ihres Switches oder Routers, zum Beispiel Juniper. Wir codieren das Modul vor dem Versand für diese Plattform, ohne Aufpreis. MSA (Generic) ist für Geräte ohne Herstellerprüfung.

Lieferbar codiert für 21 Hersteller

Cisco, Juniper, Brocade, Arista, Huawei, HPE, Aruba (HPE), Dell, Extreme, Nokia, Mellanox/NVIDIA, Alcatel-Lucent, Fortinet, Palo Alto Networks, Ciena, Calix, MikroTik, Ubiquiti, Netgear, D-Link und Allied Telesis. Ihr Hersteller ist nicht dabei? Fragen Sie uns.

Konfiguration
Wellenlänge
1290nm TX/1310nm RX
Reichweite
20 km
SKU
QSFP-100G-BX20U-SO
Technische Daten
Allgemein
Formfaktor
QSFP28
Datenrate
100 Gb/s
Standard
100G BiDi BX20-U
Medium
OS2 (single-mode)
Steckverbinder
LC simplex
Reichweite
20 km
DOM/DDM
Ja
Optisch
Wellenlänge
TX 1290 nm, RX 1310 nm
Sendeleistung
-1,4 bis 4,5 dBm
Übersteuerungsgrenze RX
5,5 dBm
Leistungsbudget
9,8 dB
BiDi-Seite
U, Gegenstück QSFP-100G-BX20D-SO
Umgebung
Betriebstemperatur
0 bis 70 °C (COM)
Datenblatt herunterladen (PDF)
990,00 €
zzgl. MwSt.

1.197,90 € inkl. MwSt.

Der Preis basiert auf Ihrer aktuellen Konfiguration.

Nachbestellung – Lieferung in ± 5 Werktagen
1

Nxt-Level-Service

In den Niederlanden bieten wir Lieferung und Installation am selben Tag, damit Ihre Infrastruktur ohne Verzögerung weiterläuft.

Same-Day Amsterdam

≤ 45 km ab Almere

Wir liefern in und um Amsterdam an Büros, Firmenstandorte und Rechenzentren, etwa im Science Park, in Zuidoost und in Schiphol-Rijk.

Same-Day NL

> 45 km ab Almere

Eillieferung an Kundenstandorte und Rechenzentren in den übrigen Niederlanden möglich.

Optiken von Solid Optics

  • Lebenslange Garantie von Solid Optics auf jeden Transceiver
  • Ein Prüfprotokoll zu jedem Exemplar
  • Getestet auf der Plattform, für die die Optik bestimmt ist
  • Unsicher? Wir testen zuerst auf Ihren Geräten
  • Versand aus Almere, Lieferung am selben Tag in Amsterdam möglich
Unsere Leistungen ansehen →

QSFP28-100G-BiDi: alle Versionen

VersionStandardReachWellenlängeMediumPreis zzgl. MwSt.
QSFP-100G-BX20U100G BiDi BX20-U20 km1290/1310 nmOS2990,00 €Nachbestellung
QSFP-100G-BX20D100G BiDi BX20-D20 km1310/1290 nmOS2990,00 €Nachbestellung
QSFP-100G-BX40U100G BiDi BX40-U40 km1304.58/1309.14 nmOS21.600,00 €Nachbestellung
QSFP-100G-BX40D100G BiDi BX40-D40 km1309.14/1304.58 nmOS21.600,00 €Nachbestellung

QSFP28 100G BiDi: So wählen Sie das richtige Paar

Sie wollen 100G zwischen zwei Standorten, haben aber nur eine Faser, oder Sie möchten Ihre Dark Fiber nicht doppelt mieten? Dann brauchen Sie ein 100G-BiDi-QSFP28. Hier lesen Sie, welches Paar Sie bestellen, was der Unterschied zwischen 20 und 40 km ist und worauf Sie bei einer kurzen Strecke achten.

Eine Faser, zwei Wellenlängen

Ein 100GBASE-LR4 nutzt zwei Fasern mit einem LC-Duplex-Stecker. Ein BiDi-QSFP28 sendet und empfängt über eine einzige Singlemode-Faser, jede Richtung auf einer eigenen Wellenlänge, und ein eingebauter WDM-Filter trennt die beiden Richtungen. Alle unsere BiDi-Module haben einen LC-Simplex-Stecker: eine Faser, ein LC.

Immer als Paar bestellen: U und D

Ein Link funktioniert nur mit einem U-Modul auf der einen und einem D-Modul auf der anderen Seite. Zwei U- oder zwei D-Module bringen nie einen Link zustande. Achtung: Der Preis gilt pro Modul. Für einen Link bestellen Sie also zwei, zum Beispiel QSFP-100G-BX20U-SO plus QSFP-100G-BX20D-SO.

  • 20 km — QSFP-100G-BX20U-SO (sendet 1290 nm, empfängt 1310 nm) und QSFP-100G-BX20D-SO (sendet 1310 nm, empfängt 1290 nm)
  • 40 km — QSFP-100G-BX40U-SO (sendet 1304,58 nm, empfängt 1309,14 nm) und QSFP-100G-BX40D-SO (sendet 1309,14 nm, empfängt 1304,58 nm)

Die 40-km-Wellenlängen sind zwei Kanäle aus dem LAN-WDM-Raster, das auch 100GBASE-LR4 nutzt. Sie liegen nur 4,56 nm auseinander, deshalb muss der Filter im Modul präzise sein. Kombinieren Sie nie ein BX20 mit einem BX40: Die Wellenlängen passen nicht zueinander.

Kurze Strecke? Prüfen Sie die Leistungsbilanz

Das BX40 hat einen APD-Empfänger und einen Sender bis +7,1 dBm, während der Empfänger oberhalb von −2,4 dBm übersteuert. Auf einer kurzen Strecke brauchen Sie also ein Dämpfungsglied. Wählen Sie das BX40 nur, wenn das BX20 Ihre Entfernung oder Ihr Leistungsbudget nicht schafft, und lesen Sie nach dem Einsetzen die RX-Leistung per DOM aus.

Codierung für Ihre Plattform

Viele Switches lesen die Vendor-ID aus dem EEPROM der Optik und geben bei einem unbekannten Modul eine Warnung aus oder deaktivieren den Port. Wählen Sie deshalb unter Codierung Ihre Plattform: Cisco, Juniper, Arista, Mellanox/NVIDIA oder einen der anderen Hersteller in der Liste. Wir codieren das Modul vor dem Versand.

Brauchen Sie weniger Bandbreite, wählen Sie das SFP+ 10G BiDi oder das SFP 1G BiDi. Sie möchten ein Ersatzpaar bereithalten, falls ein Uplink ausfällt? Lesen Sie, wie Sie Ersatzteile und Austausch am selben Tag organisieren.

Häufig gestellte Fragen

Gilt der Preis eines 100G BiDi pro Paar oder pro Modul?

Pro Modul. Für einen Link brauchen Sie ein U- und ein D-Modul, Sie bestellen also zwei: zum Beispiel QSFP-100G-BX20U-SO und QSFP-100G-BX20D-SO.

Welche Wellenlängen nutzt ein 100G BiDi?

Das BX20 arbeitet auf 1290 und 1310 nm: Das U-Modul sendet auf 1290 nm, das D-Modul auf 1310 nm. Das BX40 arbeitet auf 1304,58 und 1309,14 nm: Das U-Modul sendet auf 1304,58 nm, das D-Modul auf 1309,14 nm.

Kann ich ein 100G BiDi mit einem 100GBASE-LR4 verbinden?

Nein. Ein LR4 nutzt zwei Fasern und vier Wellenlängen pro Richtung. Ein BiDi-Link braucht auf beiden Seiten ein BiDi-Modul: ein U und ein D desselben Typs.

Welchen Stecker hat das 100G BiDi?

Einen LC-Simplex-Stecker, denn Sie nutzen nur eine Faser. Kommt Ihre Faser auf SC an, nutzen Sie ein SC-LC-Patchkabel.
