100G-DAC-Kabel: kurz, sparsam und schnell

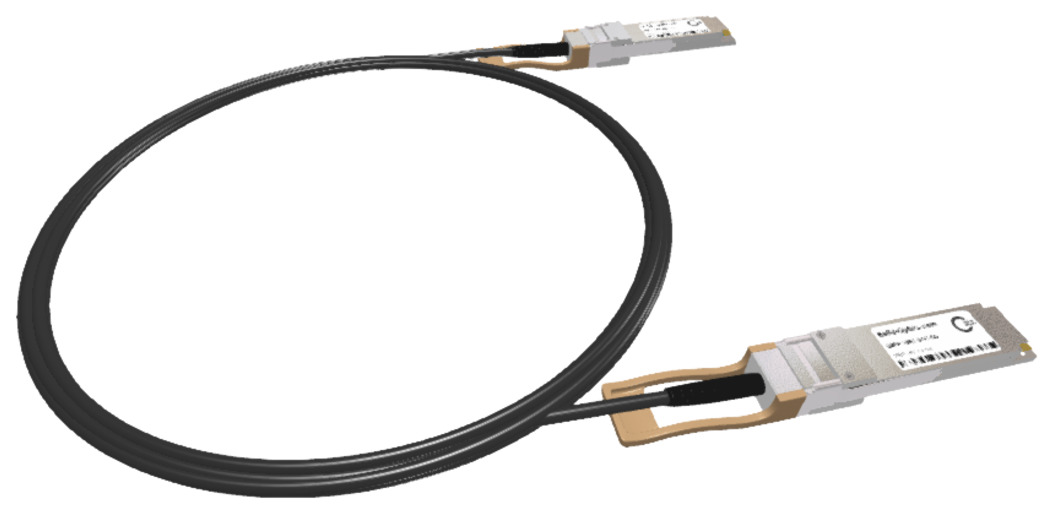

Dieses passive DAC-Kabel verbindet zwei QSFP28-Ports mit 100G (100GBASE-CR4) ohne Optiken oder Patchkabel. Es nutzt vier Lanes mit je 25 Gb/s pro Richtung. Für Spine-Leaf innerhalb des Racks, Switch zu Server oder einen Stack aus zwei Switches ist das die sparsamste und günstigste 100G-Verbindung.
Länge: 0,5 bis 5 m
IEEE 802.3bj zielt bei passiven 100G-DACs auf 5 m. Wir liefern 0,5, 1, 2 und 5 m. Je länger das Kabel, desto dicker der Leiter: Ein 100G-DAC ist steif, mit einem Biegeradius von etwa dem Zehnfachen seines Durchmessers. Berücksichtigen Sie das in einem vollen Rack und wählen Sie nicht großzügiger als nötig. Der Patchkabel-Längenrechner hilft Ihnen, die richtige Länge zu wählen.
FEC und Kompatibilität
Bei 100G über Kupfer sollte RS-FEC auf beiden Seiten aktiv sein; ohne FEC sehen Sie bei längeren Kabeln Fehler, oder der Link kommt nicht hoch. Die meisten Switches erledigen das bei einem DAC automatisch, prüfen Sie es aber, wenn ein Link nicht hochkommt.
Ein DAC meldet sich beim Switch mit einer Vendor-ID, genau wie ein Transceiver. Wählen Sie unter Codierung den Hersteller Ihrer Geräte. Verbinden Sie zwei Hersteller, etwa einen Switch mit einer NIC eines anderen Herstellers, wenden Sie sich an den Kundenservice. Wir klären dann, welche Codierung auf beiden Seiten funktioniert.
Wann nicht
- Länger als 5 m oder zu einem anderen Rack: Wählen Sie ein AOC oder zwei QSFP28-Optiken mit Patchkabel.
- Aufteilung auf vier 25G-Ports: Dann brauchen Sie ein Breakout-Kabel, QSFP28 auf 4× SFP28. Breakout-Kabel liefern wir auf Anfrage.
Breakout und Port-Einstellungen
Sie stecken das DAC ein und der Link kommt nicht hoch? Prüfen Sie, ob beide Ports auf 100G stehen und nicht auf Breakout (4× 25G) oder 40G. Manche Switches merken sich den Portmodus eines früheren Kabels. Prüfen Sie auch, ob beide Seiten denselben FEC-Modus nutzen. Danach hilft es, das Kabel auf beiden Seiten neu zu stecken: Ein halb eingestecktes QSFP28 zeigt genau dieselben Symptome wie ein defektes Kabel.
