OM4 LC-LC: de standaard voor SR-optics

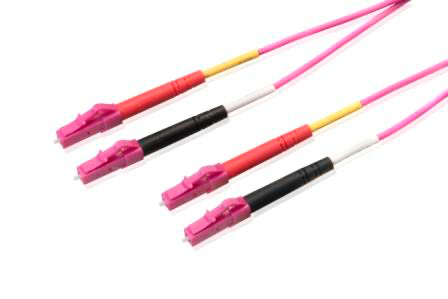

Deze patchkabel verbindt twee LC-duplex-poorten over OM4-multimode-vezel (50/125 µm). Dat is de kabel die je nodig hebt tussen SR-optics, zoals 10GBASE-SR en 25GBASE-SR, en voor patchpanelen in het datacenter. LC/UPC aan beide kanten, een LSZH-mantel van 2 mm en leverbaar in meerdere lengtes.
Hoe ver kom je over OM4?
OM4 is multimode-vezel met meer bandbreedte dan OM3. Daardoor kom je met dezelfde optic verder:
- 10GBASE-SR: 400 m over OM4, 300 m over OM3.
- 25GBASE-SR: 100 m over OM4, 70 m over OM3.
- 40GBASE-SR4 en 100GBASE-SR4: 150 m en 100 m over OM4, maar die gebruiken MPO, geen LC.
Gebruik OM4 alleen met multimode-optics (SR, SX). Een LR- of LX-optic hoort op single-mode-vezel: daarvoor is er de OS2 LC-LC patchkabel.
LC duplex, UPC en LSZH
Duplex betekent twee vezels in één kabel: één om te zenden, één om te ontvangen, zoals elke gewone optic gebruikt. Beide kanten zijn LC/UPC, de gangbare polish voor datacenter-optics. De LSZH-mantel (low smoke, zero halogen) geeft bij brand weinig rook en geen giftige halogenen; in serverruimtes en kantoren is dat vaak een eis.
Lengte kiezen
Kies de lengte in de selector. Te lang betekent oprollen, en een rol in een kabelgoot vraagt ruimte en een nette bend radius. Te kort betekent spanning op de connector. De patchkabel-lengte-calculator rekent je route uit en rondt af op een lengte die we leveren. Krijg je CRC-fouten op een link? Kijk dan eerst naar de patch: een vuile of beschadigde connector is de meest voorkomende oorzaak.
Schoon is de helft van het werk
Bij multimode zie je een vuile connector niet altijd meteen: de link komt op, maar met een lager lichtniveau en af en toe fouten. Hou de stofkapjes erop tot je de kabel plaatst, en reinig een connector die al eerder gebruikt is voor je hem in een optic steekt. Lees na het plaatsen de RX power uit via DOM: zo zie je meteen of de link de marge heeft die je verwacht.
