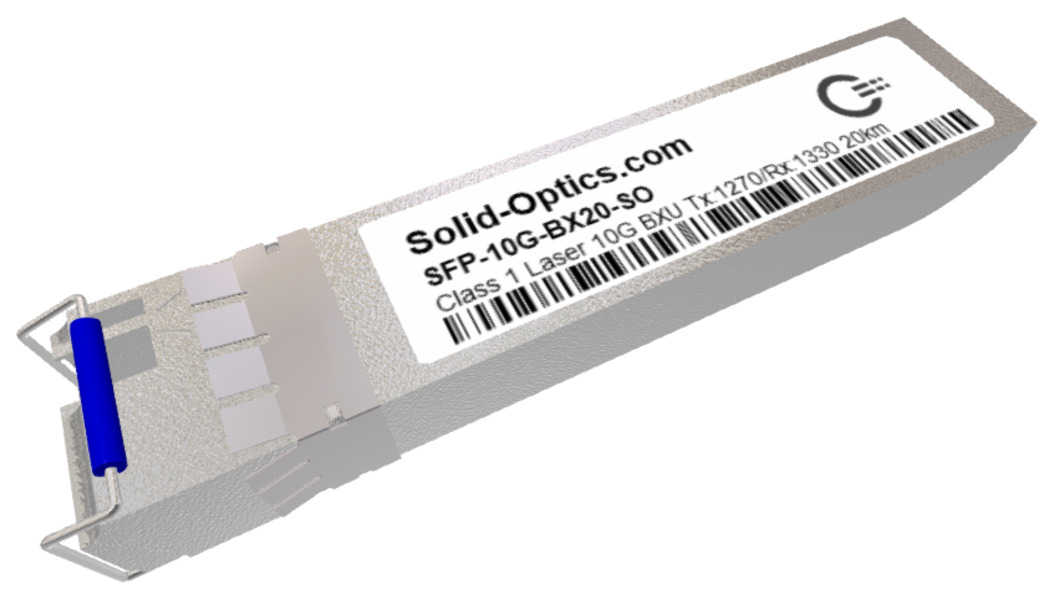

SFP+ 10G BiDi 20/40/80 km, per U/D-paar

Name: SFP-10G BiDi
Price: 400 EUR
Availability: OutOfStock

Nxt-Level Service

We bieden same-day levering en installatie, zodat je infrastructuur zonder vertraging blijft draaien.

Same-day Amsterdam

≤ 45 km vanaf Almere

We leveren aan datacenters op Science Park, in Zuidoost en Schiphol-Rijk, o.a. Equinix, Digital Realty, Nikhef en Maincubes.

Same-day NL

> 45 km vanaf Almere

Spoedlevering mogelijk naar overige datacenters of klantlocaties.

SFP+ 10G BiDi: zo kies je het juiste paar

Wil je 10G over één vezel, omdat er tussen twee locaties of in je dark fiber maar één vezel beschikbaar is? Dan heb je een BiDi-SFP+ nodig. Hieronder lees je hoe het werkt, welk paar je bestelt en welke reach en coding je kiest.

Eén vezel, twee wavelengths

Een duplex-SFP+ zoals 10GBASE-LR gebruikt twee vezels. Een BiDi-SFP+ zendt en ontvangt over één single-mode-vezel, op twee verschillende wavelengths. Een ingebouwd WDM-filter scheidt de twee richtingen. Bij 10G BiDi tot 40 km zijn dat 1270 nm en 1330 nm, voor 80 km 1490 nm en 1550 nm.

Bestel altijd een paar: U en D

Bij 20 en 40 km zendt de U-variant op 1270 nm en ontvangt hij op 1330 nm; de D-variant zendt op 1330 nm en ontvangt op 1270 nm. In de selector staan ze als 1270nm TX/1330nm RX en 1330nm TX/1270nm RX. Een link werkt alleen met één van elk: SFP-10G-BX20U-SO hoort bij SFP-10G-BX20D-SO. Bestel ze dus samen, ook als jij maar één kant van de link beheert.

Reach: BX20, BX40, BX80

IEEE 802.3cp (2021) standaardiseert 10G BiDi als 10GBASE-BR10, -BR20 en -BR40, voor 10, 20 en 40 km. In de markt heten ze vaak BX, met de reach in de naam. Deze paren bestel je bij ons:

20 km — SFP-10G-BX20U-SO (1270/1330 nm) en SFP-10G-BX20D-SO (1330/1270 nm)
40 km — SFP-10G-BX40U-SO (1270/1330 nm) en SFP-10G-BX40D-SO (1330/1270 nm)
80 km — SFP-10G-BX80U-SO (1490/1550 nm) en SFP-10G-BX80D-SO (1550/1490 nm)

Combineer altijd U en D van dezelfde reach, en kies niet groter dan nodig. Een 40 of 80 km-optic op een korte link kan de ontvanger overbelasten; dan heb je een attenuator nodig. Controleer na het plaatsen de RX power via DOM. Het 80 km-paar werkt op 1490/1550 nm omdat single-mode-vezel rond 1550 nm veel minder demping heeft dan in de O-band rond 1310 nm.

Poort, connector en vezel

Een BiDi-SFP+ hoort in een SFP+-poort en doet 10G; reken er niet op dat hij terugschakelt naar 1G. Voor 1G is er de SFP 1G BiDi op 1310/1490 nm. Al onze BiDi-modules hebben een simplex-LC-connector; komt je vezel binnen op SC, gebruik dan een SC-LC-patch cord. Gebruik single-mode-vezel (OS2).

Coding voor jouw platform

Veel switches lezen de vendor-ID uit het EEPROM van de optic en geven een waarschuwing of houden de poort dicht bij een onbekende module. Kies daarom bij coding je platform: Cisco, Juniper, Arista, MikroTik, Ubiquiti of een van de andere vendors in de lijst. Wij coderen de module vóór verzending. Wil je een spare paar klaar hebben voor als een uplink wegvalt? Lees hoe je spares en vervanging dezelfde dag regelt.

Veelgestelde vragen

Wat betekenen 1270nm TX/1330nm RX en 1330nm TX/1270nm RX?

Dat zijn de twee helften van een 20 of 40 km-paar. De ene module zendt op 1270 nm en ontvangt op 1330 nm (U), de andere precies andersom (D). Per link heb je van elk één nodig. Het 80 km-paar werkt op 1490/1550 nm.

Kan ik een 10G BiDi combineren met een 1G BiDi?

Nee. Ze verschillen in snelheid, en tot 40 km ook in wavelengths: 10G BiDi werkt daar op 1270/1330 nm, 1G BiDi op 1310/1490 nm. Beide kanten moeten dezelfde snelheid, het gespiegelde paar en dezelfde reach hebben.

Welke afstanden zijn er voor 10G BiDi?

IEEE 802.3cp definieert 10GBASE-BR10, -BR20 en -BR40 voor 10, 20 en 40 km. Bij ons bestel je paren voor 20 en 40 km (1270/1330 nm) en 80 km (1490/1550 nm). Kies de kleinste reach die je afstand dekt.

Werkt een BiDi-SFP+ met een duplex-SFP+ aan de overkant?

Nee. Een duplex-optic zoals 10GBASE-LR gebruikt twee vezels. Een BiDi-link heeft aan beide kanten een BiDi-module nodig: een U en een D van dezelfde reach.
