SFP 1G BiDi: zo kies je het juiste paar
Heb je tussen twee locaties maar één vezel vrij, of wil je niet twee vezels opmaken aan één 1G-link? Dan wil je een BiDi-SFP. Hieronder lees je hoe BiDi werkt, waarom je altijd een U- en een D-module bestelt en welke reach en coding je kiest.
Eén vezel, twee wavelengths
Een gewone duplex-SFP gebruikt twee vezels: één om te zenden, één om te ontvangen. Een BiDi-SFP doet allebei over één single-mode-vezel. De twee kanten zenden elk op een andere wavelength, en een ingebouwd WDM-filter scheidt het uitgaande van het inkomende licht. Bij 1G BiDi tot 40 km zijn dat 1310 nm en 1490 nm, voor 80 km 1490 nm en 1550 nm.
Bestel altijd een paar: U en D
Omdat de wavelengths gespiegeld moeten zijn, heb je per link twee verschillende modules nodig. Bij 20 en 40 km zendt de U-variant op 1310 nm en ontvangt hij op 1490 nm; de D-variant doet het omgekeerd. Twee U's of twee D's geven nooit link, hoe schoon je vezel ook is. In de SKU zie je het meteen: GLC-BX-U20-SO en GLC-BX-D20-SO vormen samen een 20 km-paar. Kies in de selector de wavelength voor de ene kant en leg de tegenhanger er direct bij.
Reach: BX10, BX20, BX40, BX80
Het getal in de naam is de reach in kilometers. 1000BASE-BX10 is de IEEE-standaard voor 10 km; BX20, BX40 en BX80 zijn gangbare namen in de markt die dezelfde logica volgen. Deze paren bestel je bij ons:
- 20 km — GLC-BX-U20-SO (1310/1490 nm) en GLC-BX-D20-SO (1490/1310 nm)

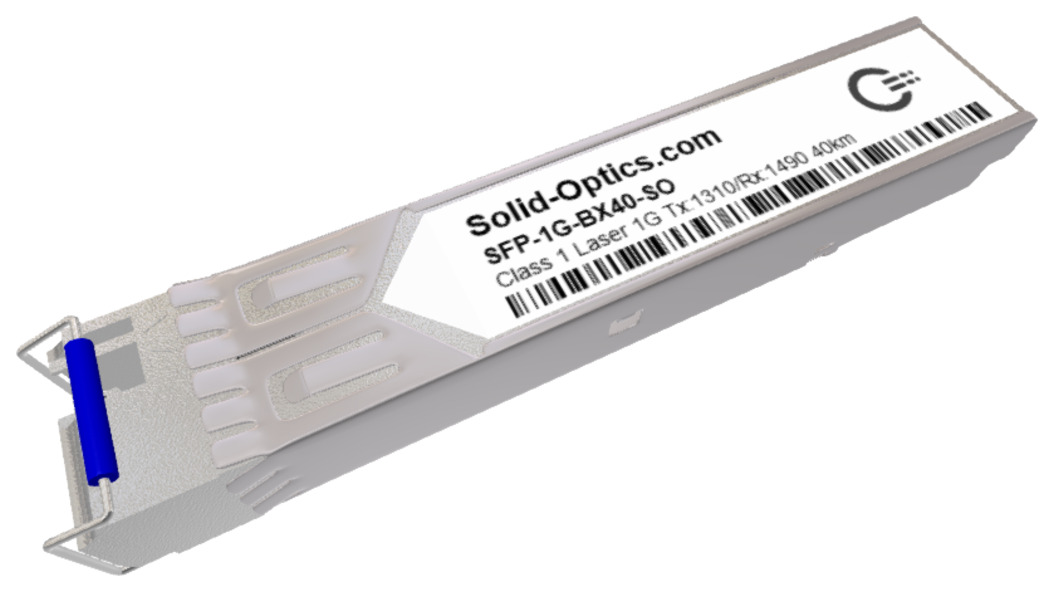

- 40 km — GLC-BX-U40-SO (1310/1490 nm) en GLC-BX-D40-SO (1490/1310 nm)
- 80 km — GLC-BX-U80-SO (1490/1550 nm) en GLC-BX-D80-SO (1550/1490 nm)
Combineer altijd U en D van dezelfde reach, en kies niet groter dan nodig. Een 40 of 80 km-optic op een korte link kan de ontvanger aan de overkant overbelasten; dan heb je een attenuator nodig. Lees na het plaatsen de RX power uit via DOM, dan weet je waar je staat. Het 80 km-paar werkt op 1490/1550 nm omdat single-mode-vezel rond 1550 nm veel minder demping heeft dan rond 1310 nm. Een U80 past dus alleen bij een D80.
Connector en vezel
Al onze BiDi-modules hebben een simplex-LC-connector: één vezel, één LC. Komt je vezel binnen op SC, dan heb je een SC-LC-patch cord nodig. Gebruik single-mode-vezel (OS2): deze optics zijn niet gemaakt voor multimode. Heb je 10G nodig, dan kies je de SFP 10G BiDi op 1270/1330 nm.
Coding voor jouw platform
Veel switches lezen de vendor-ID uit het EEPROM van de optic en geven een waarschuwing of houden de poort dicht bij een onbekende module. Kies daarom bij coding je platform: Cisco, Juniper, Arista, MikroTik, Ubiquiti of een van de andere vendors in de lijst. Wij coderen de module vóór verzending. Voor switches zonder vendor-check kies je MSA (Generic). Wil je een spare paar klaar hebben voor als een link wegvalt? Lees hoe je spares en vervanging dezelfde dag regelt.
