QSFP28 100G BiDi: zo kies je het juiste paar
Wil je 100G tussen twee locaties, maar heb je maar één vezel, of wil je je dark fiber niet dubbel huren? Dan heb je een 100G BiDi-QSFP28 nodig. Hieronder lees je welk paar je bestelt, wat het verschil is tussen 20 en 40 km en waar je op let bij een korte link.
Eén vezel, twee wavelengths
Een 100GBASE-LR4 gebruikt twee vezels met een duplex-LC. Een BiDi-QSFP28 zendt en ontvangt over één single-mode-vezel, elk op een eigen wavelength, en een ingebouwd WDM-filter scheidt de twee richtingen. Al onze BiDi-modules hebben een simplex-LC-connector: één vezel, één LC.
Bestel altijd een paar: U en D
Een link werkt alleen met een U-module aan de ene kant en een D-module aan de andere. Twee U's of twee D's geven nooit link. Let op: de prijs is per module. Voor één link bestel je er dus twee, bijvoorbeeld QSFP-100G-BX20U-SO plus QSFP-100G-BX20D-SO.

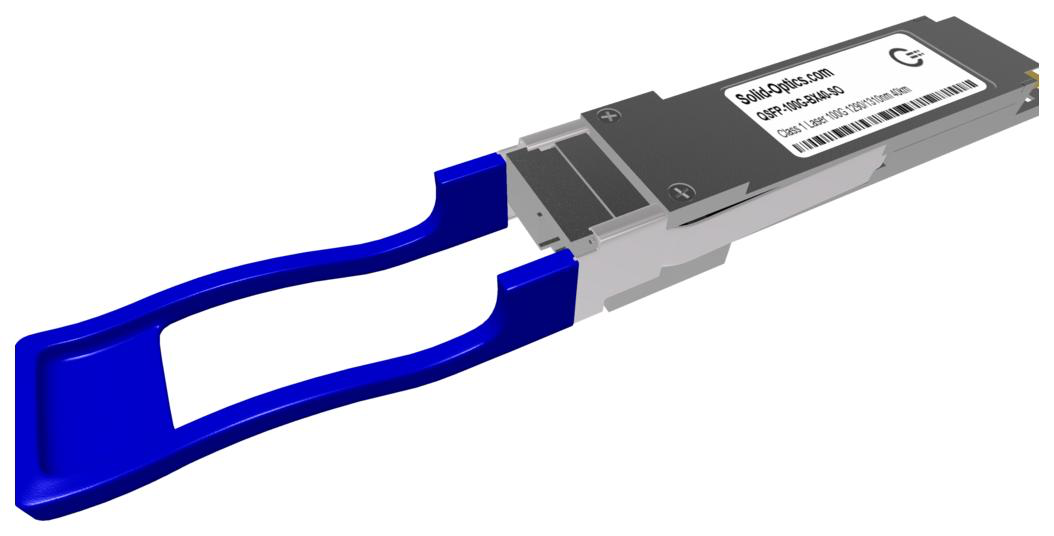

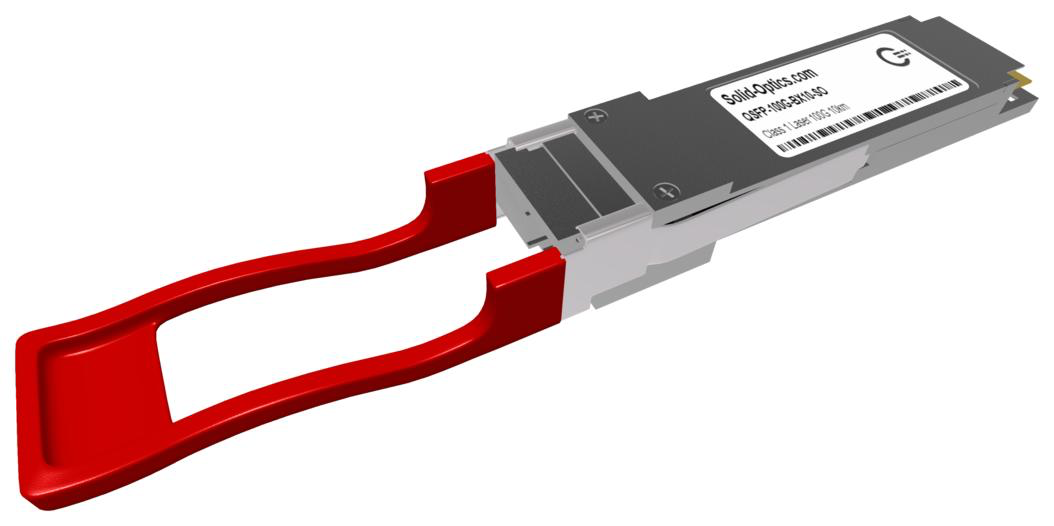

- 20 km — QSFP-100G-BX20U-SO (zendt 1290 nm, ontvangt 1310 nm) en QSFP-100G-BX20D-SO (zendt 1310 nm, ontvangt 1290 nm)
- 40 km — QSFP-100G-BX40U-SO (zendt 1304,58 nm, ontvangt 1309,14 nm) en QSFP-100G-BX40D-SO (zendt 1309,14 nm, ontvangt 1304,58 nm)
De 40 km-wavelengths zijn twee kanalen uit het LAN-WDM-grid dat ook 100GBASE-LR4 gebruikt. Ze liggen maar 4,56 nm uit elkaar, dus het filter in de module moet nauwkeurig zijn. Een BX20 en een BX40 combineer je nooit: de wavelengths passen niet bij elkaar.
Korte link? Reken je power uit
De BX40 heeft een APD-ontvanger en een zender tot +7,1 dBm, terwijl de ontvanger overloadt boven −2,4 dBm. Op een korte link heb je dus een attenuator nodig. Kies de BX40 alleen als de BX20 je afstand of je power budget niet haalt, en lees na het plaatsen de RX power uit via DOM.
Coding voor jouw platform
Veel switches lezen de vendor-ID uit het EEPROM van de optic en geven een waarschuwing of houden de poort dicht bij een onbekende module. Kies daarom bij coding je platform: Cisco, Juniper, Arista, Mellanox/NVIDIA of een van de andere vendors in de lijst. Wij coderen de module vóór verzending.
Heb je minder bandbreedte nodig, dan kies je de SFP+ 10G BiDi of de SFP 1G BiDi. Wil je een spare paar klaar hebben voor als een uplink wegvalt? Lees hoe je spares en vervanging dezelfde dag regelt.
